Transformer sa radio Turnigy 9X 2.4g en éméteur 41mhz ou 2.4ghz

Message  marcello le Sam 17 Déc - 10:43

Salut à tous par ce tuto je vais essayer de vous expliquer comment modifier sa radio pour pouvoir utiliser les deux fréquences sur un seul éméteur.

Matériel:
La radio: http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=8992

Le module 2.4ghz Frsky (bien meilleure qualité que le TGY ) : www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idproduct=14353
Attention faites pas comme moi il faut des récepteurs Frsky !!!

Le module 41 mhz : http://www.hobbydirekt.de/HF-Sendermodul-FM-41MHz-Graupner-405741::35345.html

Un intérupteur ON/ON (inverseur)

Un régulateur de tension 78L06 (moins de 1€) chez tout les magasins d'électronique.

Une antenne et sont support d'une vielle radio en 41 mhz

Un peut de petit fil électrique et tout le matériel de soudure à l'etain.

Dremel, perceuse foret de 6 et 3.5mm

Pistolet de colle à chaud

Le début des emmerdes:

Retirer le porte-piles ou la batterie.
Ouvrir la radio en dévissant les six vis.



Débrancher la nappe de cables.

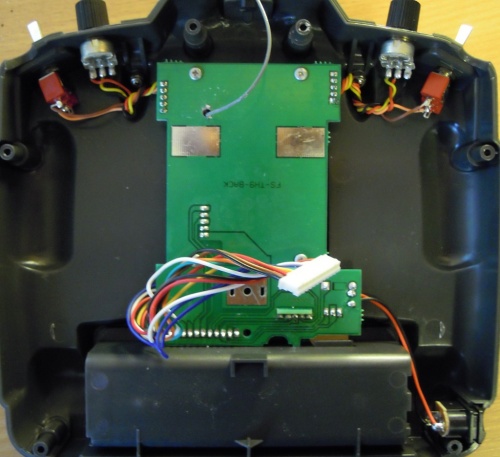

Toutes les modif se font sur la partie arrière


Retirer le module 2.4 TGY


Là deux solutions s'offrent à vous:
Conserver le module en état de marche ou le virer sauvagement( couper le fil d'antenne) moi j'ai pris la première.
Retire le capot du module


Désouder le fil d'antenne (reperez bien le sens pour pouvoir le ressouder plus tard)


Votre module 2.4 ne vous servira plus maintenant
La suite au prochain épisode ....


Dernière édition par marcello le Sam 17 Déc - 14:31, édité 2 fois

marcello

Messages : 900
Date d'inscription : 05/04/2009
Age : 39
Localisation : Sollies-Toucas

http://[url=https://servimg.com/image_preview.php?i=5&u=1

Revenir en haut Aller en bas

Re: Transformer sa radio Turnigy 9X 2.4g en éméteur 41mhz ou 2.4ghz

Message  marcello le Sam 17 Déc - 14:05

... Suite (certaines photos sont coupées cliquez dessus pour les voir en entier)

Retirer l'antenne 2.4 d'origine (le module Frsky est livré avec la sienne)


Maintenant passons au plat de résistance.

Dévisser les 4 vis qui tiennent la platine


Retirer le morceau de plastique noir qui tient les broches


Dessouder la broche n°4 de la platine


Une fois la pinoche retirée la phase la plus dure commence il s'agit de retirer la couche de cuivre du circuit inprimé afin d'isoler la pinoche de la masse. j'ai utilisé une Dremel avec un petit foret de 1mm comme si c'était une fraise.il faut le faire des deux cotés de la platine comme sur cette photo.


Revisser la platine

Ca y est le plus dur est fait.

je vous présente 78l06


Maintenant il faut préparer l'inverseur,souder des fils d'une vingtaine de cm que vous réajusterez plus tard
PHOTO A VENIR

Tant que le fer est chaud on continu les soudures.


perso une fois les soudures faite je couvre de colle à chaud pour eviter les problèmes

Voilà c'est presque fini maintenant il faut faire les trous dans le boitier



Mettez en place l'antenne 2.4mhz, l'inversseur
Fixer la platine du module Frsky à la colle à chaud, ranger tous les fils pour ne pas gener les manches.
Visser l'antenne 41mhz,caler le module Frsky.


Rebrancher la nappe de cable


Fermer la radio en prenant soin de verifier que rien ne gène le movement des manches,revisser les 6 vis.


Mettre en place le module 41mhz

Il n'y a plus qu'a remettre la batterie et tester.

Je tiens à remercier OrpheeGt (Clément) qui m'a bien aidé à faire cette modif sur ma radio et les internautes à qui j'ai piqué quelques photos pour ilustrer ce tuto.



Dernière édition par marcello le Dim 22 Avr - 14:41, édité 2 fois

marcello

Messages : 900
Date d'inscription : 05/04/2009
Age : 39
Localisation : Sollies-Toucas

http://[url=https://servimg.com/image_preview.php?i=5&u=1

Revenir en haut Aller en bas

Re: Transformer sa radio Turnigy 9X 2.4g en éméteur 41mhz ou 2.4ghz

Message  patron le Sam 17 Déc - 15:10

bravo pour le post
Very Happy

_________________
UNE SPEKTRUM ??? Patron !!!
oui mais une DX7 Mode 2 et une 8

patron
Admin

Messages : 4076
Date d'inscription : 02/04/2009
Age : 44
Localisation : La Croix Valmer

http://www.modelisme-xtreme.com

Revenir en haut Aller en bas

Re: Transformer sa radio Turnigy 9X 2.4g en éméteur 41mhz ou 2.4ghz

Message  marcello le Sam 17 Déc - 15:16

Merci I love you I love you I love you
5h pour le faire study study study

marcello

Messages : 900
Date d'inscription : 05/04/2009
Age : 39
Localisation : Sollies-Toucas

http://[url=https://servimg.com/image_preview.php?i=5&u=1

Revenir en haut Aller en bas

Re: Transformer sa radio Turnigy 9X 2.4g en éméteur 41mhz ou 2.4ghz

Message  djédjé le Mar 20 Déc - 15:35

As tu fais des essais de failsafe?
Si tu pilotes du 2.4 et que par mesgarde tu passes en 41?
et de même si tu es en 41 et tu passes en 2.4?! Question

_________________
On en apprend tous les jours!
[Agitator Darkdog medusa 1600kv 8s x442 119km/h RIP] [Agitator Victory I medusa 1600kv 7s s220 116km/h]
[Agitator HOR 32' twin-scorpions 3026 6S propshop 4217SS contra 101km/h] [Agitator HOR 41' twin-medusa 9s en cours de montage...]
[babyfreya medusa 2400kv 4s 91km/h] [Gecko] [El-Nino M1] [Gozilla XXL M2] [Micro P1 medusa]
Zackspeed PSS!
Combatti scorpion 3s une bombe!
Combatti PSS en cours de montage...Merci DOC !

djédjé
Admin

Messages : 2786
Date d'inscription : 02/04/2009
Age : 45
Localisation : Hyères

http://www.modelisme-xtreme.com/

Revenir en haut Aller en bas

Re: Transformer sa radio Turnigy 9X 2.4g en éméteur 41mhz ou 2.4ghz

Message  marcello le Mar 20 Déc - 16:22

djédjé a écrit:As tu fais des essais de failsafe?
Si tu pilotes du 2.4 et que par mesgarde tu passes en 41?
et de même si tu es en 41 et tu passes en 2.4?! Question

Non je n'ai pas encore reçu mes récepteurs, franchement il faut le faire vu où est placé l'interrupteur. scratch scratch scratch

Admetons qu'une chauve-souris énragée passe par là et me bascule l'interrupteur à l'issue de mon plein grè ce n'est pas grave si j'étais en 2.4 car le fail safe est intégré au récepteur donc si les réglages sont bien fait il passe en sécurité.
pour le 41 vers 2.4 je m'en fouts car je n'aurrai que la récup et le sous-marin dans cette fréquence. donc pas de risque de crash.


Dernière édition par marcello le Mar 20 Déc - 17:02, édité 1 fois

marcello

Messages : 900
Date d'inscription : 05/04/2009
Age : 39
Localisation : Sollies-Toucas

http://[url=https://servimg.com/image_preview.php?i=5&u=1

Revenir en haut Aller en bas

Re: Transformer sa radio Turnigy 9X 2.4g en éméteur 41mhz ou 2.4ghz

Message  bud.fr le Mar 20 Déc - 16:58

Salut

C'est pour ce genre de problème qu'il faut privilégier les interrupteurs à glissière plutôt qu'à levier:

Inter glissière: Bon


Inter levier: Mauvais Moins bon


A+

_________________
C'est pas le tout d'être gros, c'est qu'il faut le rester

bud.fr

Messages : 295
Date d'inscription : 04/03/2011
Localisation : Six Fours les Plages

Revenir en haut Aller en bas

Re: Transformer sa radio Turnigy 9X 2.4g en éméteur 41mhz ou 2.4ghz

Message  marcello le Mer 21 Déc - 9:05

Quand tu es comme moi avec des saussices à la place des doigts les leviers sont très bien. les glissière ne sont pas assez long pour passer l'épaisseur du plastique de la coque de la radio.

marcello

Messages : 900
Date d'inscription : 05/04/2009
Age : 39
Localisation : Sollies-Toucas

http://[url=https://servimg.com/image_preview.php?i=5&u=1

Revenir en haut Aller en bas

Re: Transformer sa radio Turnigy 9X 2.4g en éméteur 41mhz ou 2.4ghz

Message  marcello le Dim 22 Avr - 14:45

ATTENTION

Ceux qui on fait la modif ne faites pas comme moi j'ai inversé le 78L06 du coup j'ai alimenté mon émetteur 41mhz en 12 V et il n'a pas aimé Sad

J'ai retiré du post la photo de la connerie j'en referais une correcte prochainement.
